타이틀바

이 문서는 ComfileHMI Editor에서 제공하는 <타이틀바> 오브젝트의 기능과 설정 방법을 설명합니다. 타이틀바는 화면 상단에 제목을 표시하기 위한 전용 오브젝트로, 이미지 기반으로 렌더링됩니다.

<타이틀바>는 이미지로 만들어진 텍스트입니다.

타이틀바 기본 표시 예

속성창에서 글꼴, 크기, 바탕색 등을 변경할 수 있습니다.

  • A : 좌우정렬
  • B : 상하정렬

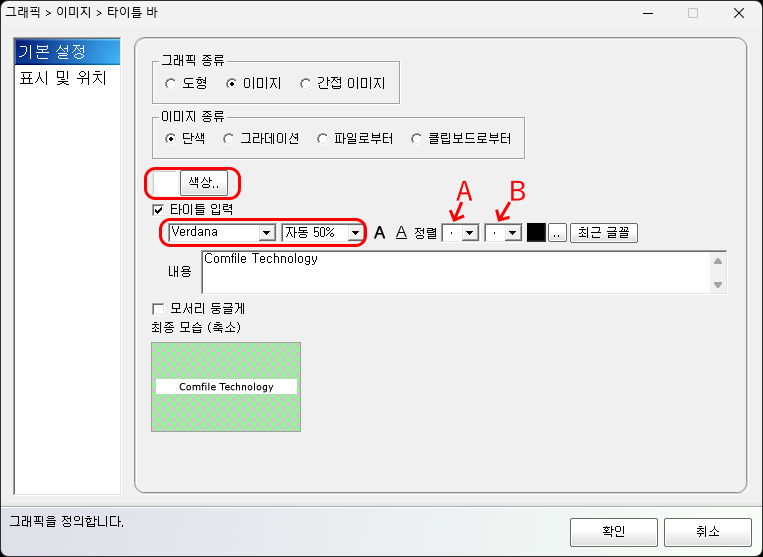

타이틀바 속성창 화면

모서리 모양

타이틀바의 기본 모양은 다음과 같습니다.

기본 모서리 형태

<모서리 둥글게> 옵션을 켜면 아래와 같은 모양이 됩니다.

전체 모서리 둥글게 적용 예

둥근 모서리 적용 상태 예시

상단만 둥글게 할 수 있습니다.

상단 모서리 둥글게 적용 예

상단만 둥근 형태 예시

하단만 둥글게 할 수 있습니다.

하단 모서리 둥글게 적용 예

하단만 둥근 형태 예시

텍스트 VS 타이틀바

<타이틀바>는 동작 중 그 내용이 바뀌지 않는 고정 이미지입니다. <타이틀바>의 글꼴은 배경 이미지와 함께 렌더링되므로 <안티알리아싱>이 적용됩니다. <안티알리아싱>은 곡선이나 대각선이 부드럽게 표현되도록 하는 그래픽 처리 기법입니다.
