멀티 캡션은 램프 및 토글 스위치에서 ON 상태와 OFF 상태에 서로 다른 표시 내용을 설정하는 기능입니다.

예:

ON → "운전중"
OFF → "정지"

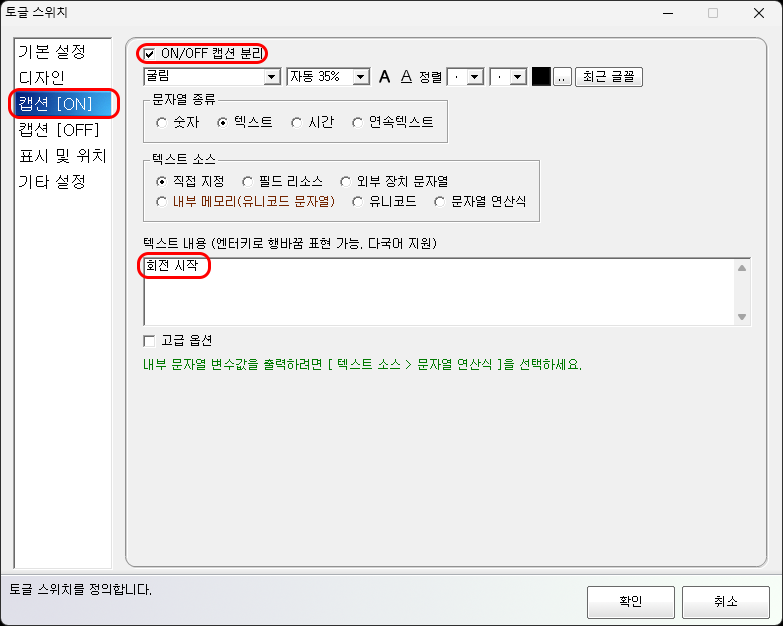

'ON/OFF 캡션 분리'에 체크하면

• ON 탭
• OFF 탭

두 개의 설정 영역이 생성됩니다.

각 상태별로 다음을 독립적으로 설정할 수 있습니다.

• 표시 텍스트
• 글꼴
• 글자 크기
• 색상

경우에 따라 다음과 같은 요구가 있습니다.

• 글꼴은 동일, 내용만 다르게
• 내용은 동일, 색상만 다르게

이 경우 OFF 탭에서 아래 옵션을 사용하십시오.

• “ON의 글꼴과 동일”
• “ON의 내용과 동일”

선택된 항목은 ON 설정을 그대로 따릅니다.

주의: 글꼴과 내용 모두 동일하게 설정하면 캡션 분리의 의미가 없어지므로 허용되지 않습니다.

토글 스위치 예:

ON  → "자동"
OFF → "수동"

램프 예:

ON  → "경보 발생"
OFF → "정상"

상태를 직관적으로 표현할 때 매우 유용합니다.
