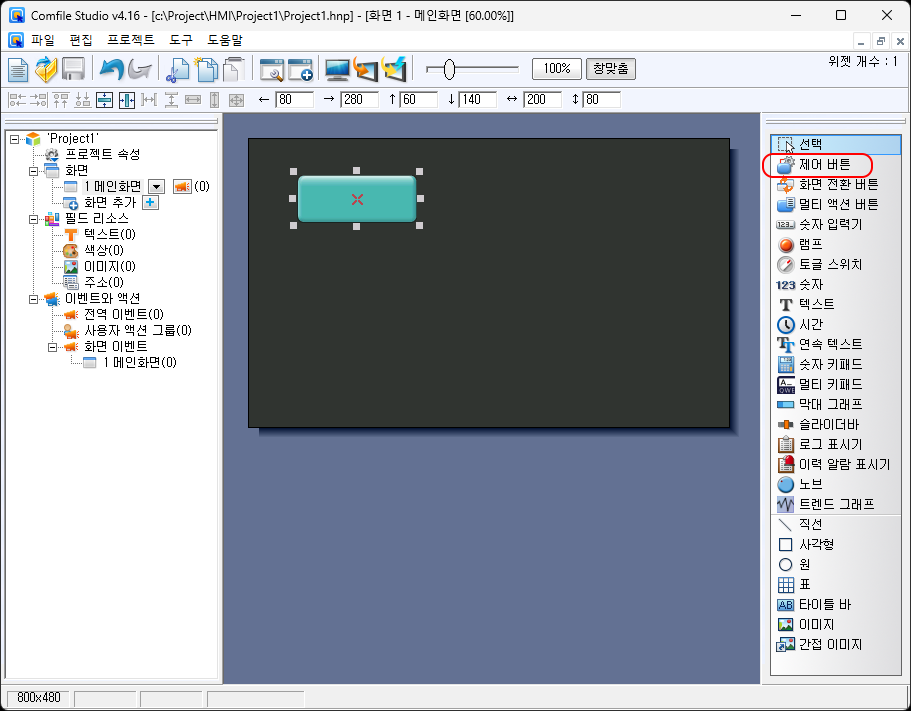

제어 버튼은 Comfile Studio에서 가장 많이 사용되는 위젯입니다.

사용자가 버튼을 터치하면 다음 동작을 수행할 수 있습니다.

• 외부 장치(PLC, MCU 등)에 값 기록
• 내부 변수 또는 내부 메모리에 값 저장
• 문자열 기록
• 액션 실행

즉, 제어 버튼은 “값을 보내는 트리거 역할”을 합니다.

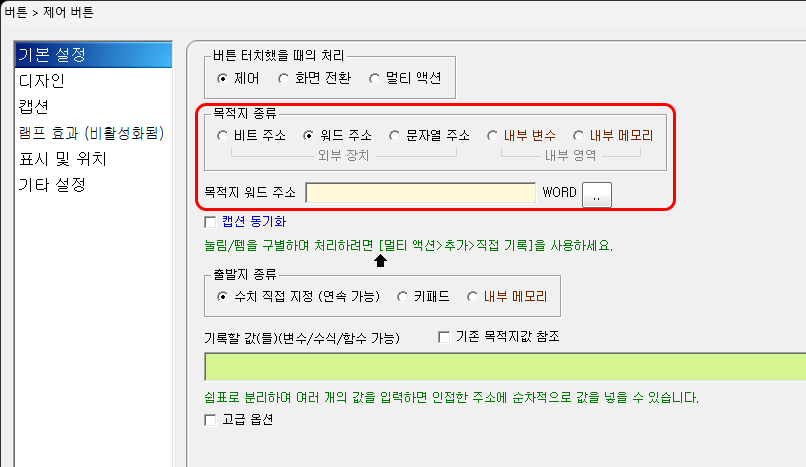

제어 버튼을 더블클릭하면 속성 창이 열립니다.

목적지란 버튼이 값을 기록할 대상입니다.

• 내부 영역 (내부 변수 / 내부 메모리)
• 외부 장치 주소 (PLC 레지스터 등)
• 문자열 주소

자세한 설명은 아래 문서를 참고하십시오.

• 목적지 설명
• 주소 입력창 설명

버튼이 언제 동작할지 지정할 수 있습니다.

• 누를 때 → 버튼을 누르는 순간 실행
• 뗄 때 → 버튼에서 손을 떼는 순간 실행
• 프로젝트 속성에 따름 → 모든 버튼의 동작 방식을 프로젝트 단위로 통일

• 즉시 반응이 필요한 경우 → “누를 때”
• 안전을 고려해야 하는 경우 → “뗄 때”
• 프로젝트 전체를 동일하게 관리하려면 → 프로젝트 속성 사용

Q. 버튼을 눌러도 동작하지 않습니다. → 목적지가 설정되지 않았거나, 외부 장치가 응답하지 않는 경우입니다.

Q. 버튼을 누르고 있는 동안 계속 값이 기록되나요? → 설정 방식에 따라 다릅니다. 단발성 기록인지, 반복 동작인지 확인하십시오.

Q. 내부 변수와 외부 주소의 차이는 무엇인가요? → 내부 변수는 HMI 내부에서만 동작하며, 외부 주소는 PLC와 통신합니다.
