이 문서는 제어 버튼에 <램프 효과>를 적용하는 방법을 설명합니다.

램프 효과란, 버튼의 기능은 그대로 유지하면서 ON/OFF 상태에 따라 색상이나 밝기를 실시간으로 변경하는 기능입니다.

즉,

• 버튼 기능 유지
• 디자인은 유지
• 밝기/색상만 상태에 따라 변경

버튼 하나로 제어 + 상태 표시를 동시에 구현할 수 있습니다.

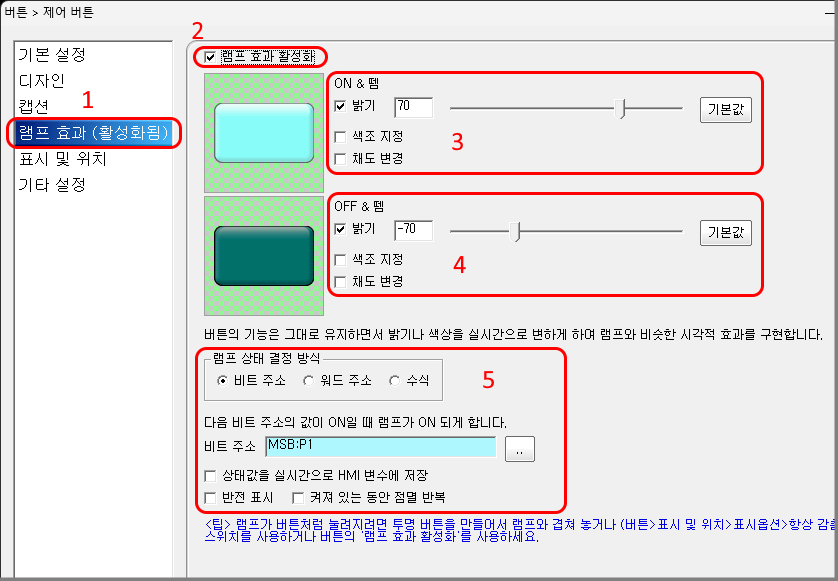

버튼 속성 창에서 다음과 같이 설정합니다.

1. '램프 효과' 탭 선택
2. '램프 효과 활성화' 체크

(3) ON 되었을 때의 밝기 및 색상 지정

• 눌렸을 때 디자인과 연동하여 설정
• 장비 동작 중임을 강조하는 색상 사용 권장

(4) OFF 되었을 때의 밝기 및 색상 지정

• 대기 상태 또는 비활성 상태 표현
• 지나치게 밝지 않도록 설정 권장

(5) ON/OFF 상태를 무엇을 기준으로 판단할지 설정

• 외부 장치 비트 값
• 내부 변수 값
• 내부 메모리 값

설정 방식은 일반 램프 위젯과 유사합니다.

• START 버튼이 눌린 상태를 시각적으로 표시할 때
• 장비 동작 여부를 버튼 자체에서 표시하고 싶을 때
• 공간이 제한되어 별도 램프 위젯을 두기 어려운 경우

Q. 버튼이 눌리는데 색상이 변하지 않습니다. → 램프 효과가 활성화되어 있는지 확인하십시오.

Q. 색상은 변하는데 실제 PLC 값은 바뀌지 않습니다. → 버튼의 목적지 설정과 램프 상태 판단 기준이 동일한지 확인하십시오.

Q. 램프 위젯과 차이점은 무엇인가요? → 램프 위젯은 표시 전용, 버튼의 램프 효과는 제어 + 표시 기능을 동시에 수행합니다.
