이력 알람 표시기 위젯은 외부 장치 감시 또는 수식 감시를 통해 발생한 알람을
테이블 형식으로 정리하여 화면에 표시하는 위젯입니다.

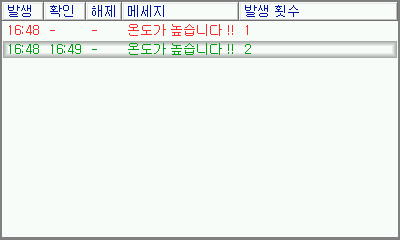

알람이 발생하면 아래와 같이 시간, 메시지, 상태 정보가 표 형태로 기록됩니다.

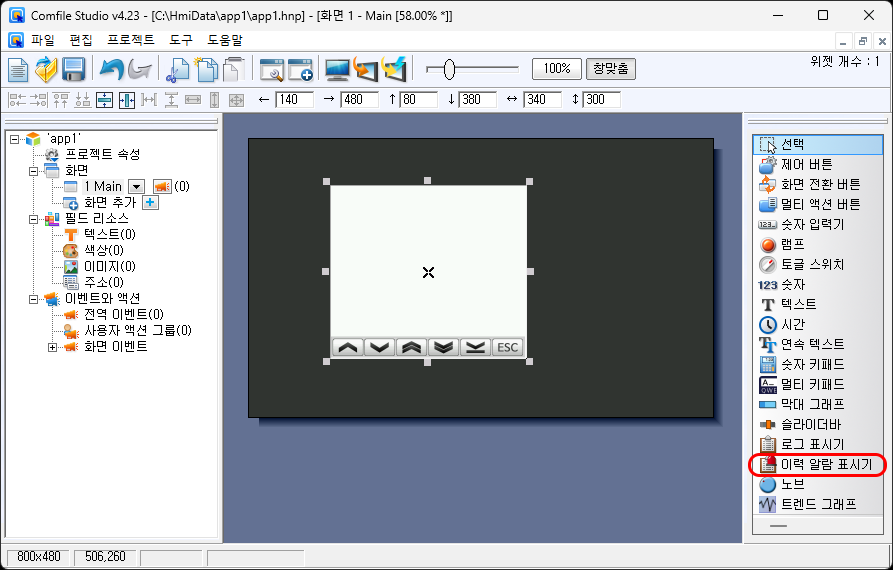

이력 알람 표시기를 화면에 배치한 후 더블클릭하면 속성창이 표시됩니다.

(1) 알람 파일 경로 이력 알람 파일은 외부 장치 감시 또는 수식 감시 이벤트에서 발생한 알람을 순차적으로 기록하는 전용 파일입니다.

• 확장자는 반드시 *.alm 이어야 합니다.
• 파일 형식은 비공개입니다.
• 이 파일은 이력 알람 표시기에서만 조회 가능합니다.
• 임의로 내용을 기록하거나 수정할 수 없습니다.

(2) 심볼 지정 한 화면에 여러 개의 이력 알람 표시기가 있을 경우, 외부에서 특정 알람 표시기를 제어하기 위해 구분용 심볼을 지정합니다.

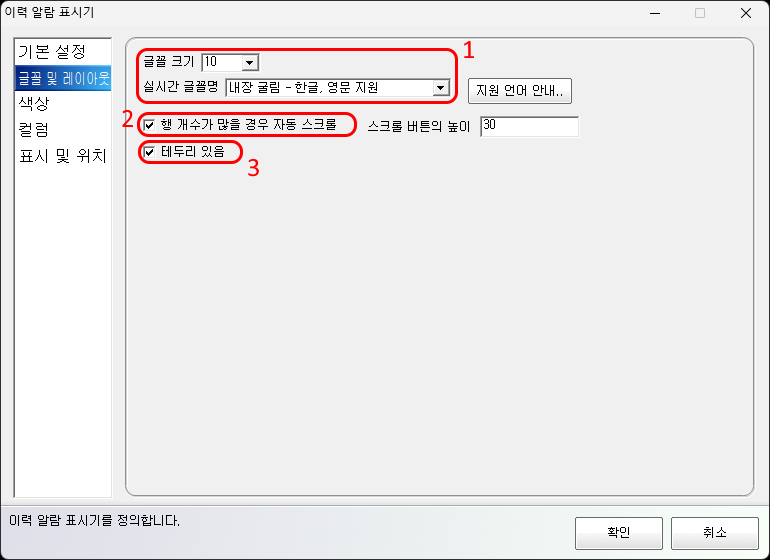

• 글꼴 : 표시기에 사용할 글꼴을 지정합니다.
• 스크롤 지정 : 행이 화면을 초과할 경우 스크롤 허용 여부를 설정합니다.
• 테두리 있음 : 테두리 음영 효과 표시 여부를 설정합니다.

• 상태별 색상 : 알람 상태에 따라 글자색과 배경색을 설정합니다.
• 전체 색상 관리 : 초기화 또는 복사/붙여넣기 기능을 제공합니다.

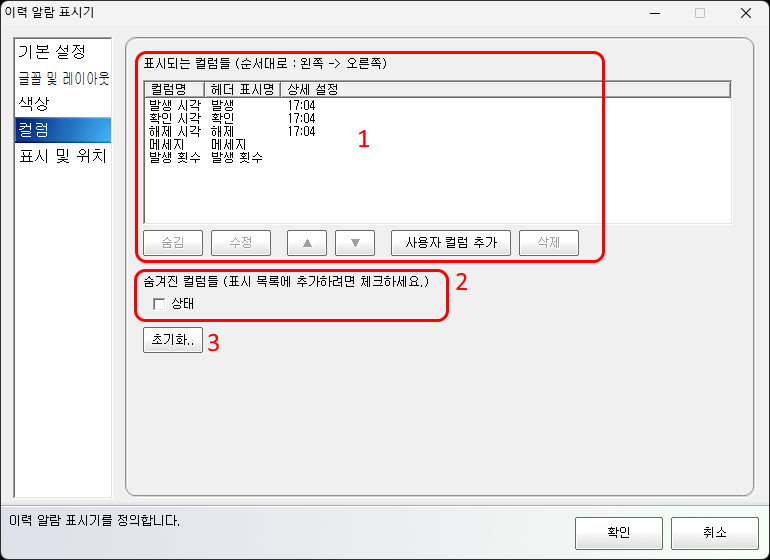

• 컬럼 목록 편집 : 표시할 컬럼의 순서 및 내용을 설정합니다.
• 숨겨진 컬럼 : 제거된 컬럼을 보관합니다.
• 초기화 : 기본 컬럼 상태로 복원합니다.

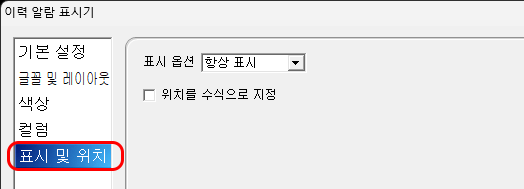

표시 및 위치

이력 알람 표시기에 알람을 기록하려면 먼저 알람 발생 조건을 설정해야 합니다.

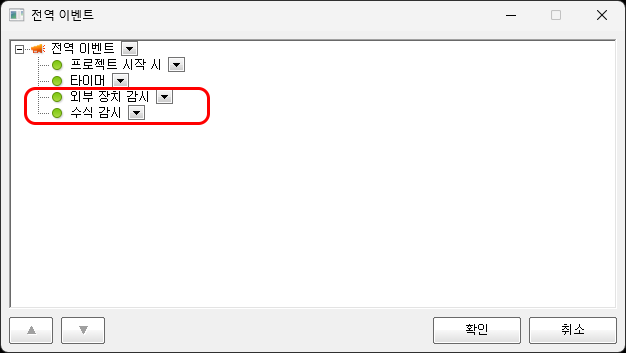

전역 이벤트 또는 화면 이벤트에서 “외부 장치 감시” 또는 “수식 감시”를 설정하십시오.

알람이 발생하면 *.alm 파일의 끝에 기록이 추가됩니다.

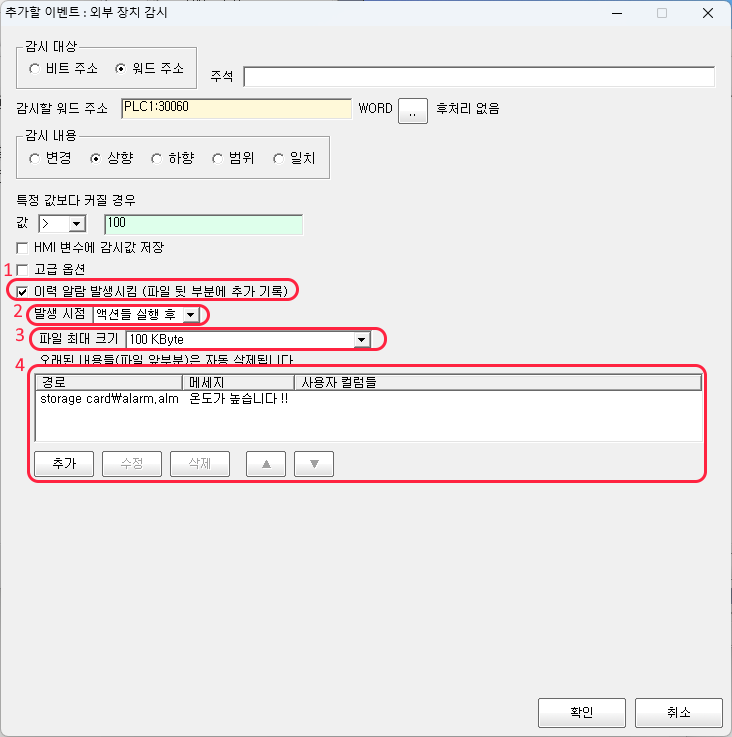

• 조건 진입 시 알람 발생 여부 설정
• 액션 실행 전/후 발생 시점 결정
• 파일 최대 크기 제한 설정
• 여러 파일에 동시 알람 기록 가능

알람 세부 설정 화면:

• 알람 파일 경로 지정 (표시기와 동일해야 함)
• 알람 메시지 설정
• 사용자 컬럼 기록 (고급 기능)

토글 스위치 ON 시 알람 발생 예제입니다.
