램프

램프는 ON/OFF 상태를 시각적으로 표시하는 위젯입니다. 외부 장치 또는 내부 변수의 상태를 읽어 화면에 표시합니다.

램프 위젯이 화면에 배치된 예시입니다.

외부 장치 : 비트 주소

비트 주소의 상태를 그대로 램프에 반영합니다.

  • 1 → ON
  • 0 → OFF

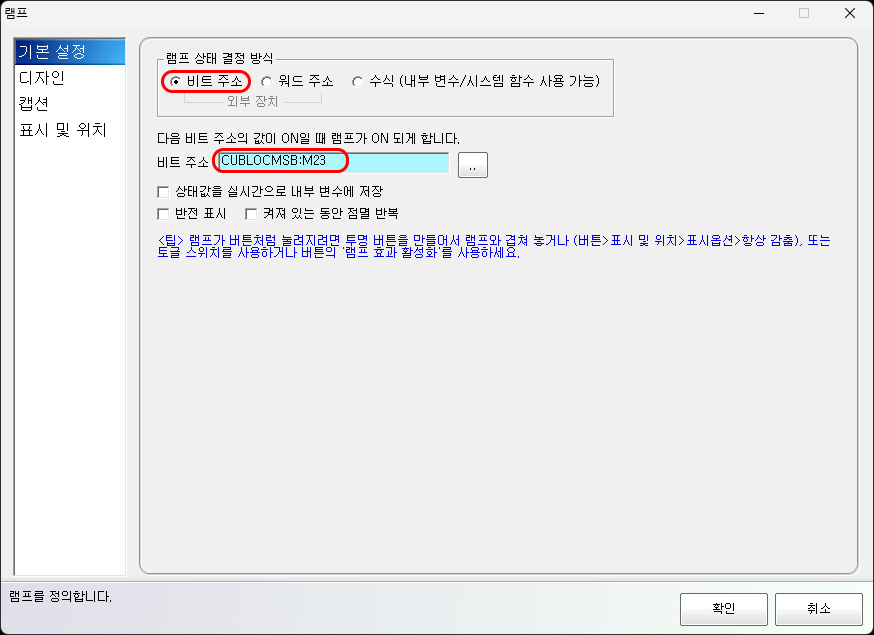

비트 주소 상태를 직접 반영하는 설정 화면입니다.

PLC 출력 상태, 센서 ON/OFF 표시 등에 사용됩니다.

외부 장치 : 워드 주소 (비교 연산)

워드 주소 값을 읽어와 조건 비교 후 램프 상태를 결정합니다.

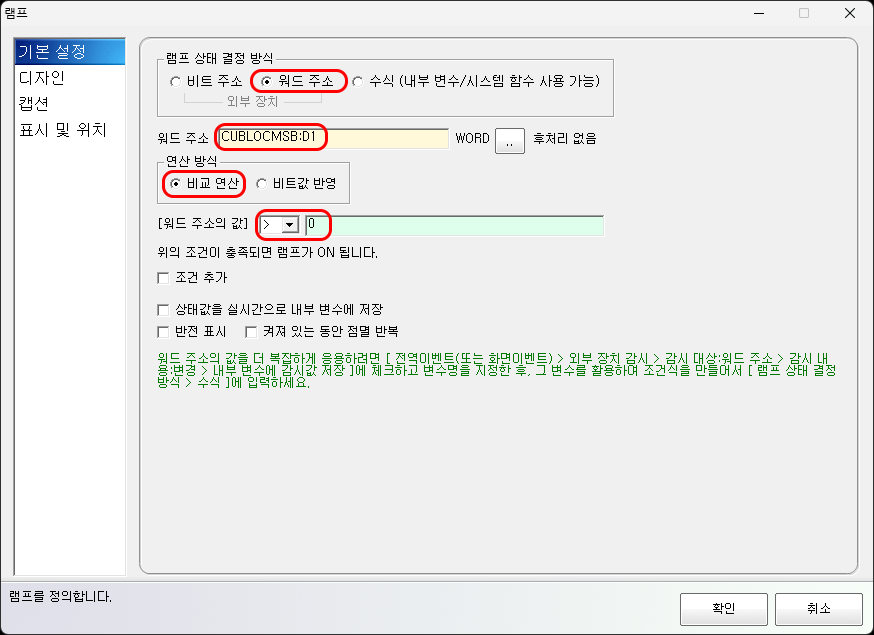

워드 값 비교 조건을 설정하는 화면입니다.

예:

D2 > 0  → 램프 ON

추가 조건을 설정할 수도 있습니다.

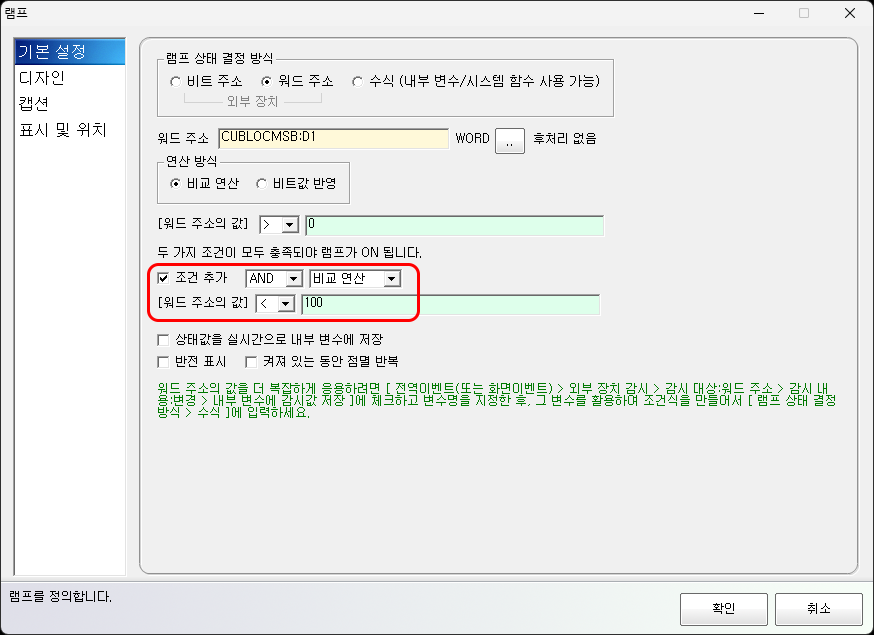

복수 조건을 설정하는 화면입니다.

예:

D2 > 0  AND  D2 < 100  → 램프 ON

온도 범위 표시, 압력 범위 감시 등에 활용됩니다.

외부 장치 : 워드 주소 (특정 비트 반영)

워드 주소의 특정 비트를 읽어 램프 상태를 결정합니다.

워드 내부 특정 비트를 선택하는 설정 화면입니다.

  • 선택한 비트가 1 → ON
  • 0 → OFF

비트 번호는 아래와 같습니다.

주의: 가장 오른쪽이 0번 비트입니다.

내부 영역 : 수식

수식 결과가 0이 아니면 ON, 0이면 OFF가 됩니다.

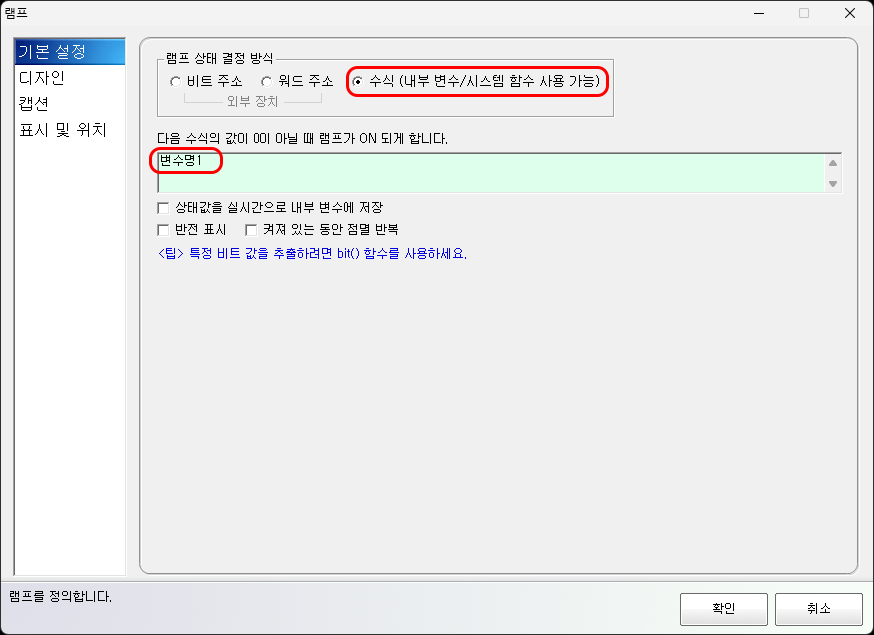

내부 수식으로 램프 상태를 결정하는 설정 화면입니다.

내부 변수 하나만 입력해도 됩니다.

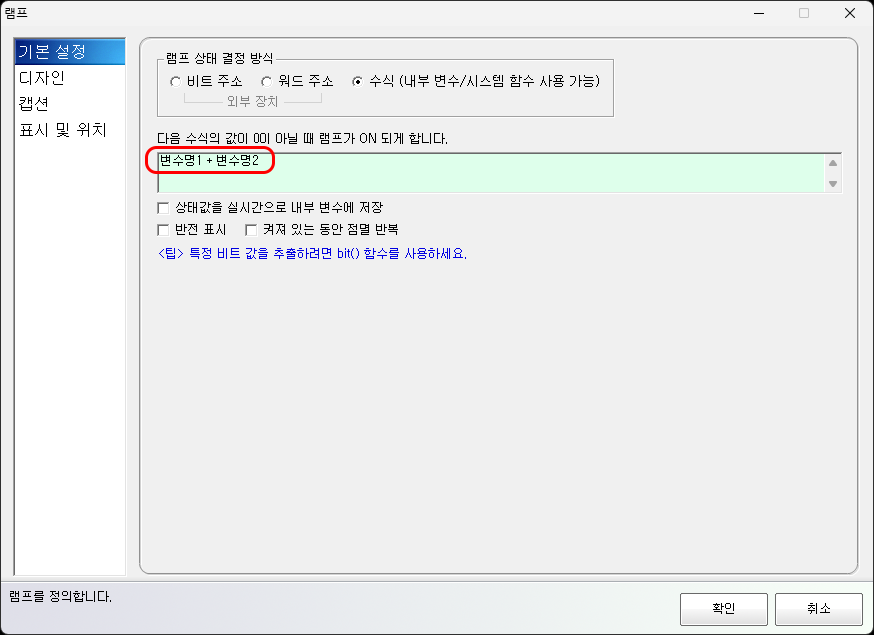

내부 변수 값을 직접 사용하는 예시입니다.

예:

MotorState
AlarmFlag != 0
Temp > 50

연산식도 사용 가능합니다.

램프 공통사항

램프 공통 옵션 설정 화면입니다.

상태값을 내부 변수에 저장

램프 상태를 내부 변수에 저장할 수 있습니다.

  • ON → 1
  • OFF → 0

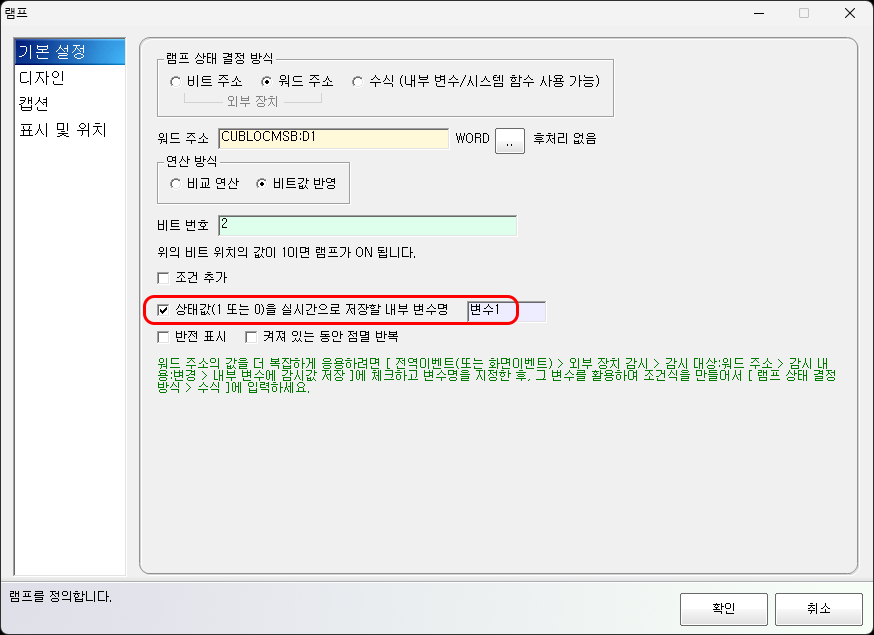

램프 상태를 내부 변수에 기록하는 설정 화면입니다.

다른 위젯 또는 액션에서 해당 값을 활용할 수 있습니다.

반전 표시

읽어온 상태와 반대로 표시합니다.

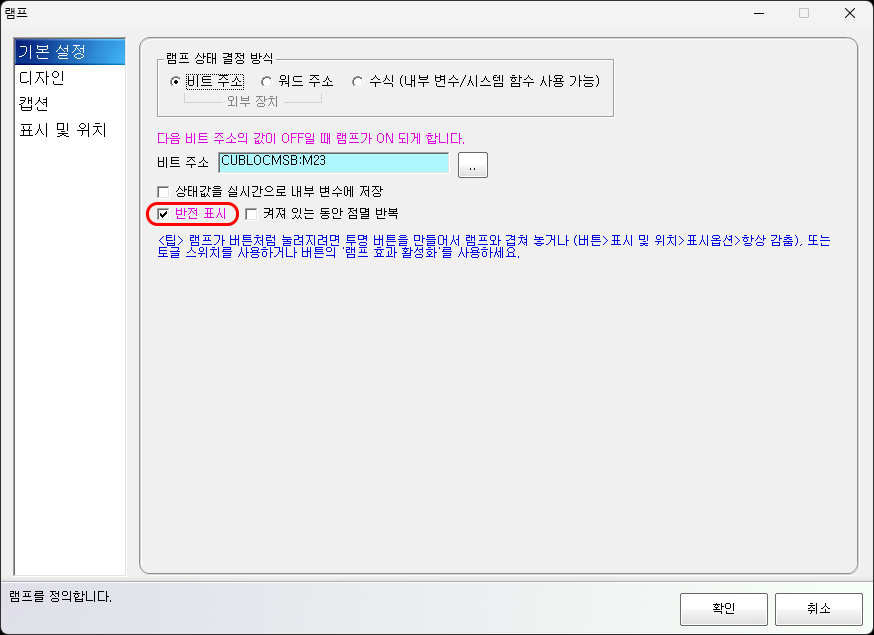

반전 표시 옵션 설정 화면입니다.

입력 1 → OFF
입력 0 → ON

NC접점 표현 등에 사용됩니다.

켜져 있는 동안 점멸 반복

ON 상태일 때 자동으로 점멸합니다.

  • 점멸 주기 단위: ms (1/1000초)
  • 500 입력 시:

250ms ON

    250ms OFF

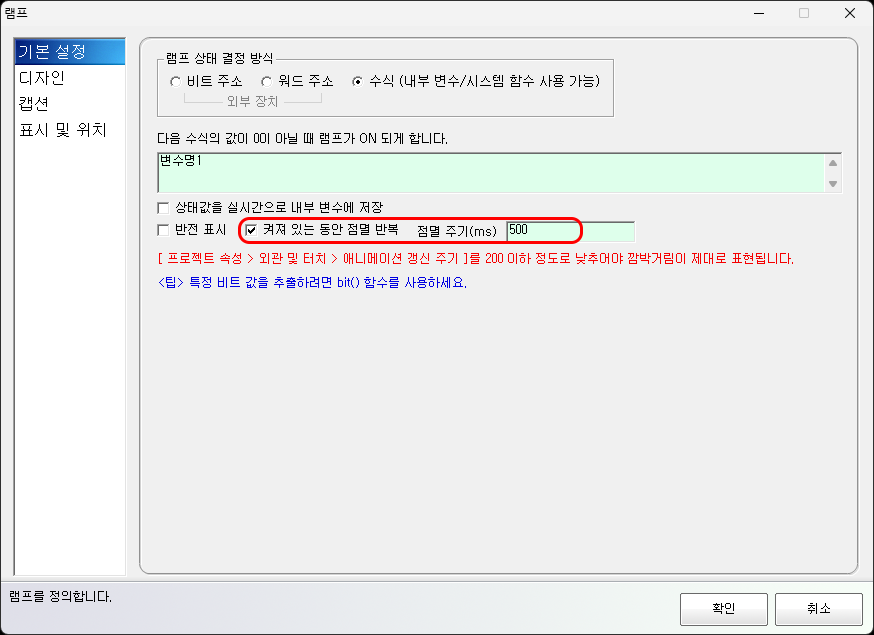

점멸 기능 설정 화면입니다.

주의: 점멸이 부드럽게 보이려면

[프로젝트 속성 → 외관 및 터치 → 애니메이션 경신 주기]

값을 100ms ~ 200ms로 설정하십시오.

자주 묻는 질문

Q. 램프가 켜지지 않습니다. → 주소 타입(비트/워드/수식)을 확인하십시오.

Q. 특정 값 범위에서만 켜고 싶습니다. → 워드 주소 비교 연산을 사용하십시오.

Q. 내부 변수로 제어하고 싶습니다. → 내부 영역 수식을 사용하십시오.

Q. 반대로 표시하고 싶습니다. → 반전 표시 옵션을 체크하십시오.
