로그 표시기
로그 표시기는 HMI 기기 내부 또는 microSD 카드에 저장된 파일 내용을 화면에 표시하는 위젯입니다.
운전 기록, 알람 이력, 생산 로그, 시간 기록 등에 사용됩니다.

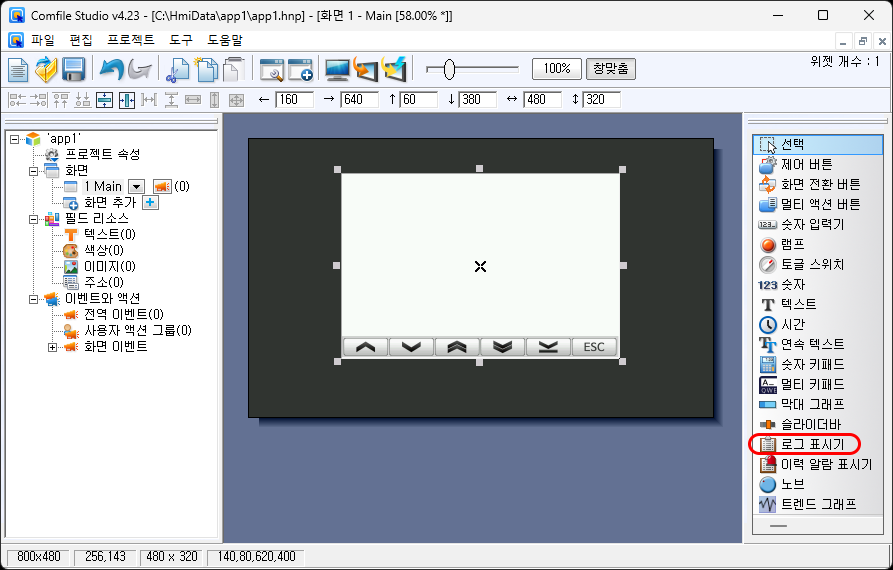

로그 표시기를 화면에 배치한 뒤 더블클릭하면 속성창이 열립니다.
파일 경로에서 Storage Card 는 HMI에 삽입된 microSD 카드를 의미합니다.
예:
Storage Card\log.txt

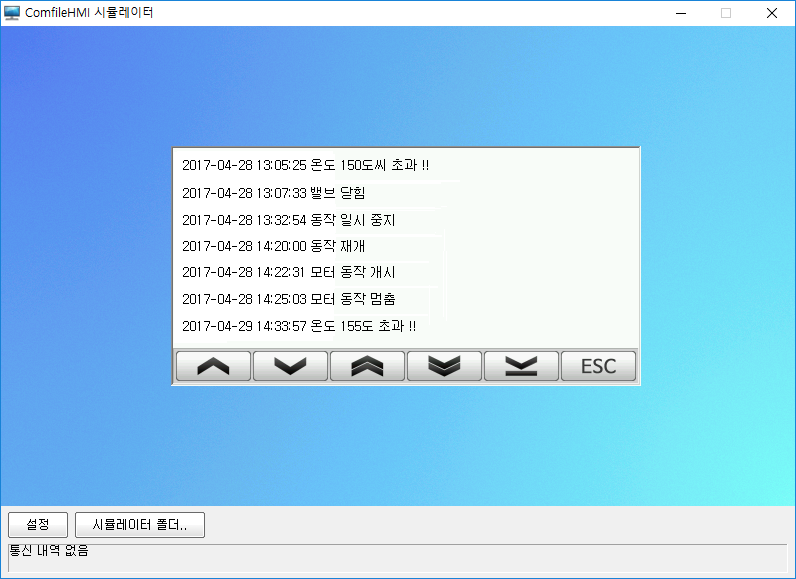

실행하면 해당 파일의 내용이 화면에 표시됩니다.
로그 표시기 사용 예
현재 시간을 파일에 기록한 뒤 로그 표시기로 출력하는 예입니다.

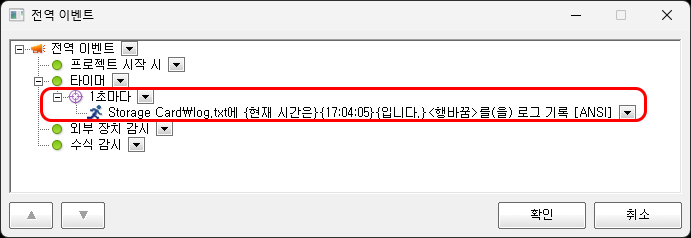

1. 전역 이벤트에 파일 기록 액션 추가

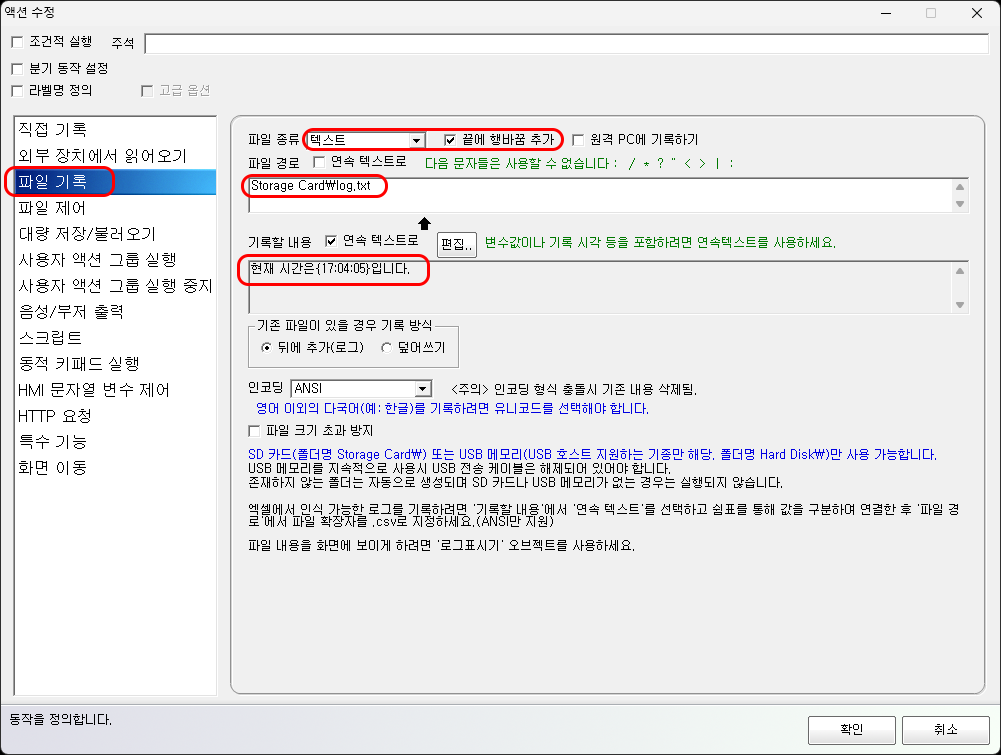

2. 파일 기록 액션 설정
파일 위치:
Storage Card\log.txt
기록 방식:
텍스트 → 연속 텍스트 사용

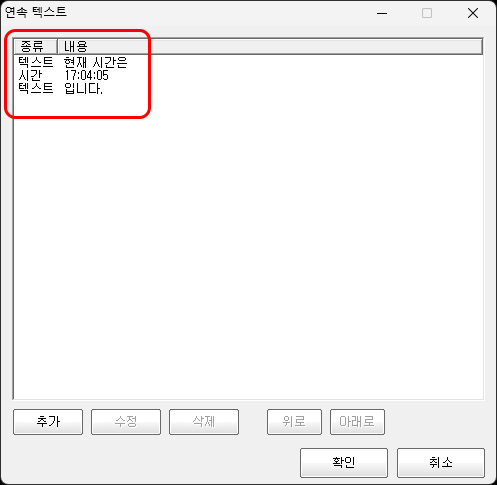

3. 연속 텍스트 구성
이 설정으로 현재 시간이 파일에 계속 추가 기록됩니다.
파일 크기 제한
로그가 계속 쌓이면 파일 크기가 과도하게 커질 수 있습니다.
파일 최대 크기 제한 옵션을 사용하면
- 지정 용량 이상 증가하지 않음
- 새 데이터는 추가
- 오래된 앞부분 데이터는 자동 삭제
장기간 운전 장비에 권장됩니다.
로그 표시기 연결

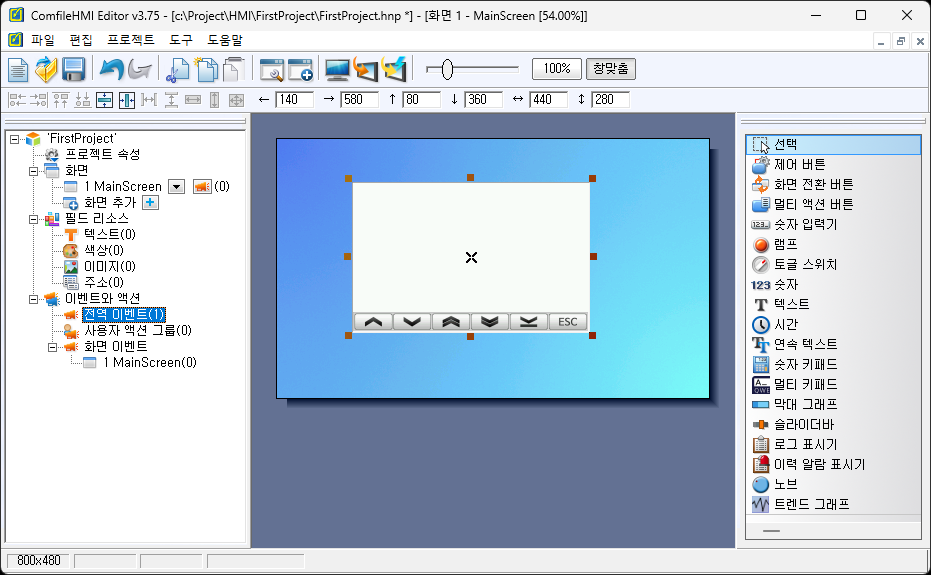

화면에 로그 표시기를 추가합니다.
속성에서 파일 경로를 전역 이벤트에서 사용한 파일과 동일하게 설정합니다.

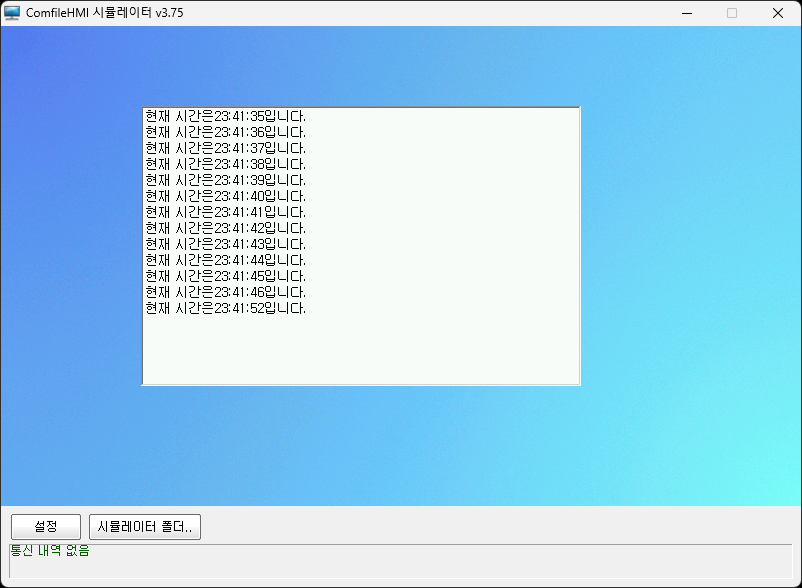

실행 결과:
주의: 한글을 표시하려면 파일 저장 형식을 유니코드로 설정해야 합니다.
동영상

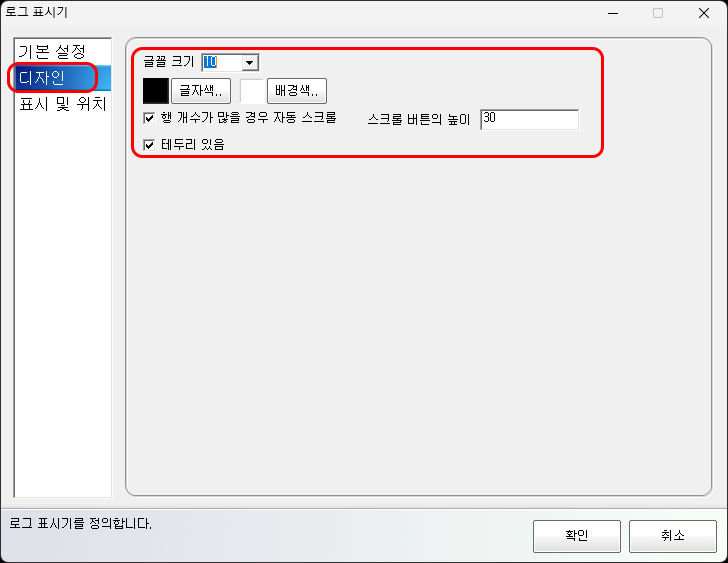

디자인 설정
사용자가 조정할 수 있는 항목:
- 글꼴 크기
- 글자 색상
- 배경 색상
- 자동 스크롤 기능
- 스크롤 버튼 높이
- 테두리 표시 여부
표시 및 위치
표시 조건, 점멸, 위치 수식 지정 등은 공통 위젯 설정을 따릅니다.
