CB210

설명

  • 파워 선택스위치를 USB로 하면, USB포트로 부터 오는 5V를 메인전원으로 사용합니다.
  • 3.3V : 3.3V 가 출력되는 핀입니다.
  • VIN : DC 아답터잭에 연결되는 9V~12V 와 같은 입력입니다. DC 아답터잭에 전원을 연결하지 않고 이곳으로 9~12V 를 입력할수 있습니다.
  • AVREF : A/D 입력을 위해 AVREF 단자에는 반드시 3.3V 부터 5V 사이의 전압을 입력해야합니다.

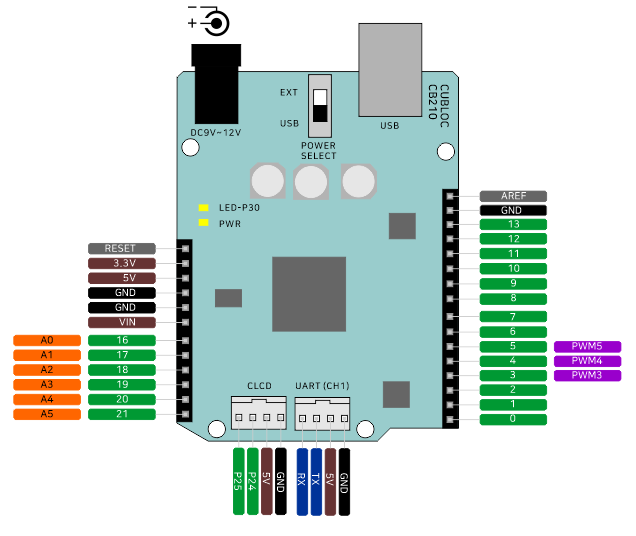

이름 I/O 설명
P0 I/O
P1 I/O
P2 I/O
P3 I/O PWM3
P4 I/O PWM4
P5 I/O PWM5
P6 I/O
P7 I/O
P8 I/O
P9 I/O
P10 I/O
P11 I/O
P12 I/O
P13 I/O
P14 I/O
P15 I/O
P16 I/O ADC0 : AD Channel 0
P17 I/O ADC1 : AD Channel 1
P18 I/O ADC2 : AD Channel 2
P19 I/O ADC3 : AD Channel 3
P20 I/O ADC4 : AD Channel 4
P21 I/O ADC5 : AD Channel 5

I/O 와 관련된 사항

  1. I/O 포트 드라이빙 능력은 25mA 입니다. 이 이상의 전류를 드라이빙하려면 TR 또는 FET 를 사용하세요.
  2. PWM3,4,5 만 사용가능합니다. PWM0,1,2 는 사용할 수 없습니다.
  3. 16 번부터 21 번 포트는 아날로그 A0~A5 와 같이 연결되어 있습니다. 이 포트를 A/D 입력기능으로 사용하려면 DIGITAL 포트설정을 INPUT 으로 하십시오.
  4. CB210 에서의 총 소비전류는 300mA 이하만 사용가능합니다.
  5. 30 번 포트에 LED 가 연결되어 있습니다.
  6. CB210 에는 인터럽트 (INT 핀)기능이 없습니다.

RS232C와 관련된 사항

  1. 하단에 4핀 UART CH1 이 있습니다.
  2. RS232C (+/- 10V)가 아닌, 5V레벨의 신호를 주고 받는 UART입니다.
  3. 따라서 RS232C와 연결하기 위해서는 별도의 레벨변환기 (MAX232C회로)가 필요합니다.

CUBLOC
