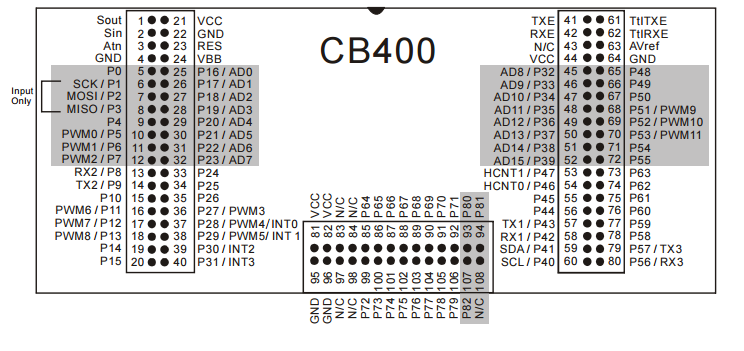

CB400
| 이름 | 핀번호 | I/O | 설명 |
|---|---|---|---|
| SOUT | 1 | OUT | DOWNLOAD를 위한 SERIAL OUTPUT |
| SIN | 2 | IN | DOWNLOAD를 위한 SERIAL INPUT |
| ATN | 3 | IN | DOWNLOAD를 위한 SERIAL INPUT |
| GND | 4, 22, 64 | POWER IN | GROUND |
| VCC | 21, 44 | POWER IN | 5.1V ~ 5.5V 공급 |
| AVREF | 63 | IN | 아날로그 변환기의 레퍼런스 전압공급 |
| VBB | 24 | POWER IN | CB400에서는 사용할수 없는 핀입니다. |
| RES | 23 | IN | 리셋단자, LOW입력 시 리셋 됨,평상시 10K저향을 5V 풀업 |
| TTLTXE | 61 | OUT | RS232 to TTL232 변환회로, TX연결단자 |
| TTLRXE | 62 | IN | RS232 to TTL232 변환회로, RX연결단자 |
| TXE | 41 | OUT | RS232출력단자, 외부의 RS232포트와 연결 |
| RXE | 42 | IN | RS232입력단자, 외부의 RS232포트와 연결 |
블록 0
| 이름 | 핀번호 | I/O | 특수기능 |
|---|---|---|---|
| P0 | 5 | I/O | SPI의 SS |
| P1 | 6 | Input | SPI의 SCK |
| P2 | 7 | Input | SPI의 MOSI |
| P3 | 8 | Input | SPI의 MISO |
| P4 | 9 | I/O | |
| P5 | 10 | I/O | PWM CHANNEL 0 |
| P6 | 11 | I/O | PWM CHANNEL 1 |
| P7 | 12 | I/O | PWM CHANNEL 2 |
블록 1
| P8 | 13 | I/O | TTL232 RX2 |
| P9 | 14 | I/O | TTL232 TX2 |
| P10 | 15 | I/O | |
| P11 | 16 | I/O | PWM CHANNEL 6 |
| P12 | 17 | I/O | PWM CHANNEL 7 |
| P13 | 18 | I/O | PWM CHANNEL 8 |
| P14 | 19 | I/O | |
| P15 | 20 | I/O |
블록 2
| P16 | 25 | I/O | AD CHANNEL 0 |
| P17 | 26 | I/O | AD CHANNEL 1 |
| P18 | 27 | I/O | AD CHANNEL 2 |
| P19 | 28 | I/O | AD CHANNEL 3 |
| P20 | 29 | I/O | AD CHANNEL 4 |
| P21 | 30 | I/O | AD CHANNEL 5 |
| P22 | 31 | I/O | AD CHANNEL 6 |
| P23 | 32 | I/O | AD CHANNEL 7 |
블록 3
| P24 | 33 | I/O | |
| P25 | 34 | I/O | |
| P26 | 35 | I/O | |
| P27 | 36 | I/O | PWM3 |
| P28 | 37 | I/O | PWM4 / INT0 |
| P29 | 38 | I/O | PWM5 / INT1 |
| P30 | 39 | I/O | INT2 |
| P31 | 40 | I/O | INT3 |
블록 4
| P32 | 45 | I/O | AD CHANNEL 8 |
| P33 | 46 | I/O | AD CHANNEL 9 |
| P34 | 47 | I/O | AD CHANNEL 10 |
| P35 | 48 | I/O | AD CHANNEL 11 |
| P36 | 49 | I/O | AD CHANNEL 12 |
| P37 | 50 | I/O | AD CHANNEL 13 |
| P38 | 51 | I/O | AD CHANNEL 14 |
| P39 | 52 | I/O | AD CHANNEL 15 |
블록 5
| P40 | 60 | I/O | SCL CUNET 클록 |
| P41 | 59 | I/O | SDA CUNET 데이터 |
| P42 | 58 | I/O | RX1 TTLRX 채널1 |
| P43 | 57 | I/O | TX1 TTLTX 채널1 |
| P44 | 56 | I/O | |
| P45 | 55 | I/O | |
| P46 | 54 | I/O | HCNT0 고속 카운터 채널0 |
| P47 | 53 | I/O | HCNT1 고속 카운터 채널 1 |
블록 6
| P48 | 65 | I/O | |
| P49 | 66 | I/O | |
| P50 | 67 | I/O | |
| P51 | 68 | I/O | PWM CANNEL 9 |
| P52 | 69 | I/O | PWM CANNEL 10 |
| P53 | 70 | I/O | PWM CANNEL 11 |
| P54 | 71 | I/O | |
| P55 | 72 | I/O |
블록 7
| P56 | 80 | I/O | RX3 TTLRX 채널3 |
| P57 | 79 | I/O | TX3 TTLTX 채널3 |
| P58 | 78 | I/O | |
| P59 | 77 | I/O | |
| P60 | 76 | I/O | |
| P61 | 75 | I/O | |
| P62 | 74 | I/O | |
| P63 | 73 | I/O |
블록 8
| 이름 | 핀번호 | I/O | 설명 |
|---|---|---|---|
| P64 | 85 | I/O | |
| P65 | 86 | I/O | |
| P66 | 87 | I/O | |
| P67 | 88 | I/O | |
| P68 | 89 | I/O | |
| P69 | 90 | I/O | |
| P70 | 91 | I/O | |
| P71 | 92 | I/O |
블록 9
| 이름 | 핀번호 | I/O | 설명 |
|---|---|---|---|
| P72 | 99 | I/O | |
| P73 | 100 | I/O | |
| P74 | 101 | I/O | |
| P75 | 102 | I/O | |
| P76 | 103 | I/O | |
| P77 | 104 | I/O | |
| P78 | 105 | I/O | |
| P79 | 106 | I/O |
| 이름 | 핀번호 | I/O | 설명 |
|---|---|---|---|
| P80 | 93 | I/O | |
| P81 | 94 | I/O | |
| P82 | 107 | I/O |
