AN34008 - 플리커 회로 (점멸동작)
점점하나를 일정한 간격을 On / Off를 반복시켜주는 회로입니다.
소스 프로그램
Const Device = CB280 Usepin 0,In Usepin 2,Out Set Ladder On Do Loop

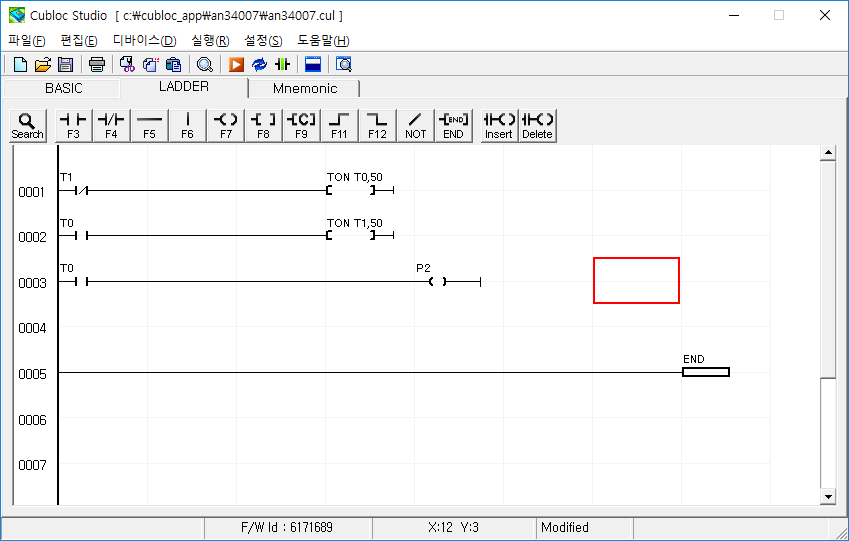

T0타이머와 T1타이머가 서로를 On/Off시켜주면서 동작합니다. T0 만 P2에 연결해서 LED로 확인해보았습니다.
동작 동영상
