이 문서는 ComfileHMI 실물을 구매하지 않고 PC에서 화면 동작 및 PLC 통신을 테스트하는 방법을 설명합니다.

Comfile Studio에는 시뮬레이션 기능이 포함되어 있습니다. 이를 이용하면 실제 HMI 없이도 PC 화면에서 HMI 동작을 실행해 볼 수 있습니다.

1. Comfile Studio는 무료입니다.
2. 실제 사용할 PLC를 PC와 연결하면 통신 테스트도 가능합니다.

PC의 시리얼 포트를 PLC와 다음과 같이 연결합니다.

1. PC 시리얼 2번핀 (RX) ←—– PLC TX
2. PC 시리얼 3번핀 (TX) ——→ PLC RX
3. PC GND ———————- PLC GND(SG)

※ PC의 시리얼 포트가 정상 동작하는지 먼저 확인하십시오. 포트 이상이 있으면 시뮬레이션 통신이 되지 않습니다.

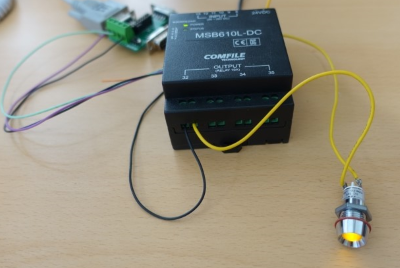

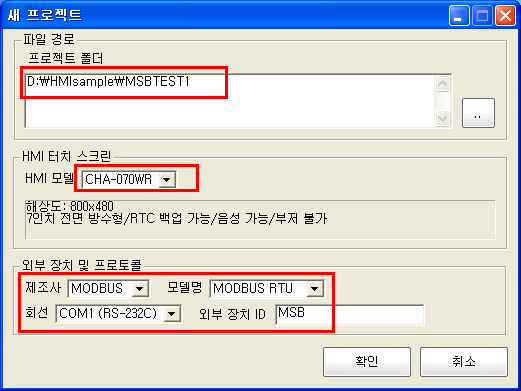

1. ComfileHMI Editor에서 새 프로젝트 생성
2. 버튼 하나를 배치

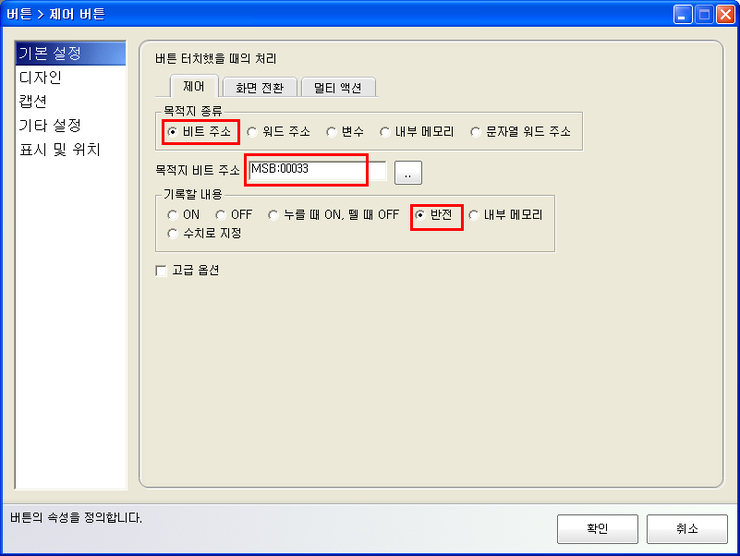

3. 버튼 동작을 PLC 릴레이 반전 등으로 설정

1. 시뮬레이션 실행
2. 설정 메뉴에서 통신 포트 지정
3. PLC와 정상 통신되는지 확인

이 기능은 테스트 및 개발용입니다.

실제 장비에 탑재하여 독립적으로 운용하려면 반드시 ComfileHMI 장치를 사용해야 합니다.

또한, PC에서 실행하여 외부 장비에 상시 적용하려는 경우에는 Comfile Studio 동글(Dongle) 라이선스 구매가 필요합니다.

동글은 PC 실행용 정식 라이선스이며, 상업적 또는 현장 운용 목적일 경우 반드시 사용해야 합니다.
