RF-IO 4는 무선 송·수신 방식의 I/O 장비로, 송신부(TX)와 수신부(RX)가 1세트로 구성됩니다.
RF-IO 32와 달리 단방향 통신 제품이며, 송신부와 수신부가 명확히 분리되어 동작합니다.

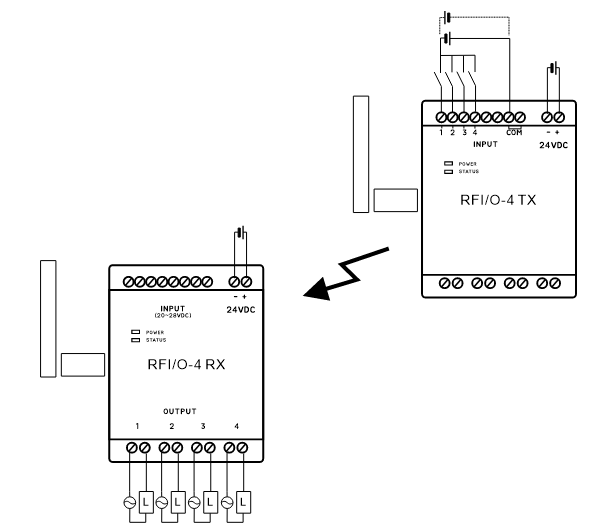

송신부(TX Input)는 입력 접점 상태를 무선으로 전송하고, 수신부(RX Output)는 해당 입력 상태에 따라 릴레이 출력을 제어합니다.

케이블을 이용한 신호 배선이 어렵거나 불가능한 환경에서도 RF-IO 4를 적용하면, 입력 신호에 따라 출력을 안정적으로 제어할 수 있습니다. 복잡한 배선 없이 간단하게 시스템을 구성할 수 있어, 배선 공사가 부담되는 현장에 적합합니다.

빌딩 간 통신, 원격으로 이동하는 장비, 조선소, 중장비 등 유선 연결이 어려운 다양한 산업 현장에서 활용할 수 있습니다.

주요 사양

• 입력: 4점 (양방향 DC 24V 옵토커플러 입력)
• 출력: 4점 (릴레이 출력, 5A)
• 전원: DC 24V / 1A

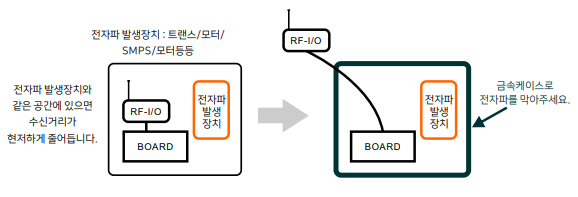

• 전자파 발생장치와 같은 공간에 두지 마세요.
• 안테나선을 임의로 연장하지마세요. (오히려 전파감소됨)

• 제품을 금속박스안에 설치하지 마세요.
• 한곳에 여러개를 설치하지 마세요. 적어도 2미터 이상 간격을 띄우세요.

• 동일 공간에서 79세트 까지 사용가능합니다.
• RF I/O-4 제품은 페어링이 1:1로 만들어진 제품으로 1:N 통신이 되지 않습니다.

• 자동으로 페어링이 되기 때문에 사용자 분들이 별도로 페어링 하실 필요가 없습니다. 페어링 완료시간은 약 1 ~ 10초 사이. 전원인가시 정상적으로 페어링된 경우 STATUS LED가 깜박입니다.
• Status LED는 최초 페어링될때만 잠깐 켜지고, 그 뒤로는 동작중에 따로 켜지지는 않습니다.

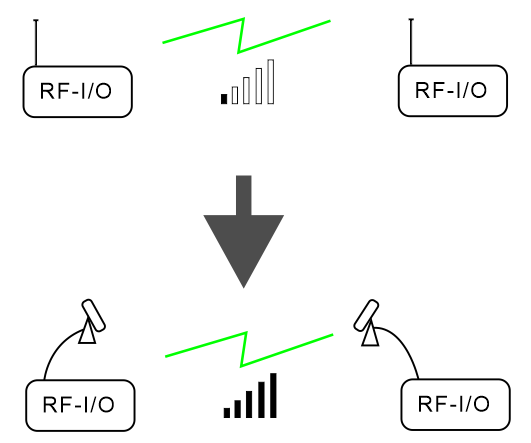

1. 패치안테나

패치안테나 (별매)를 장착하면 송수신 거리가 늘어납니다. 단 방향성이 있습니다. (패치안테나를 서로 시야가 보이는 곳에 마주보도록 설치해야 효과가 있습니다.)

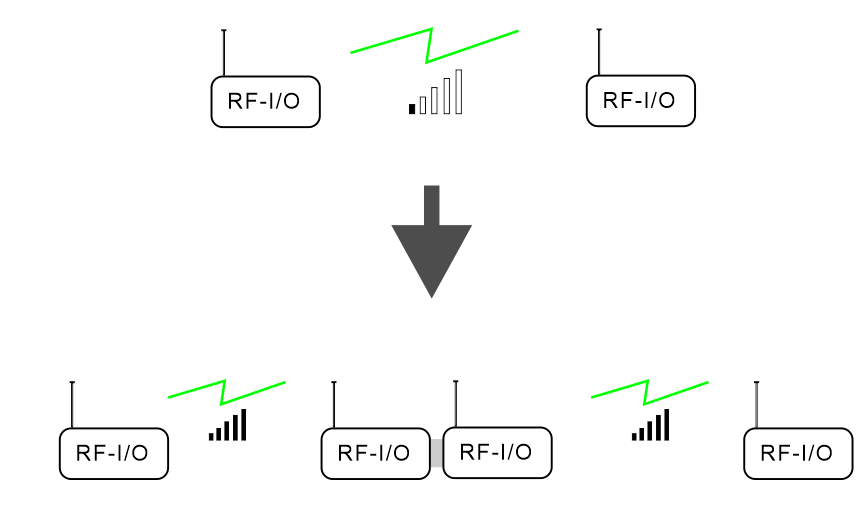

2. 중계

RF-I/O를 중간에 한셋트를 더 설치하는 방법입니다. 중간에 설치한 수신부와 송신부는 서로 유선연결해야 합니다. 블루투스 방식은 한공간에 여러개 설치가 가능하므로, 다음방법을 사용하실 수 있습니다.
